鋁合金實驗桁架介紹:
桁架般為梁式機構，由簡單截面的桿件組成。其特點是各桿件受力以單向拉、壓為主，通過對上、下弦桿和腹桿的合理布置，可適應結構內部的彎矩和剪力分布。由于水平方向的拉、壓內力實現了自身平衡，整個結構不對支座產生水平推力。

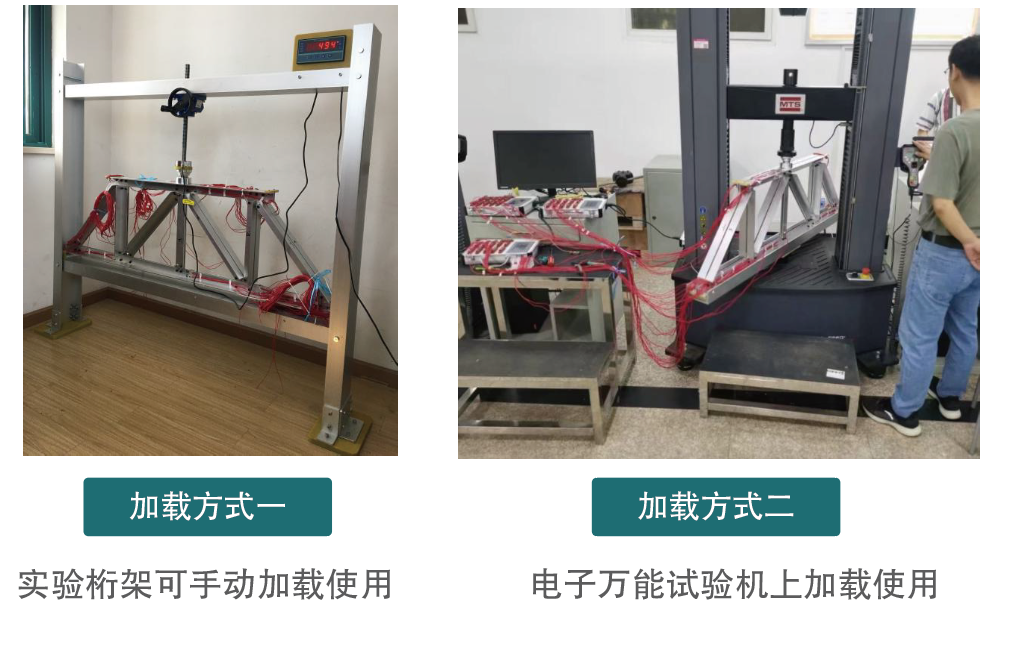

實驗桁架結構如圖所示。除正中的腹桿采用兩根矩形截面鋁合金桿外，其余腹桿和上、下弦桿均由兩根40x40x4角鋁組成，腹桿通過連接板與上下弦桿固結。另有一槽型鋁材作為桁架實驗時的基礎，承受支座力。
本實驗桁架具有結構簡明，對稱性好，質輕等特點。不需要特制的大型加載設備，直接裝于電子萬能試驗機上即能進行析架承載實驗。
